En breve
Puntos clave
- 2 hilos: un par para todo; con o sin polaridad
- 4 hilos: cada conductor una función habitual
- El abrepuertas suele conectarse aparte, en la placa
- Comprueba siempre los bornes del modelo concreto

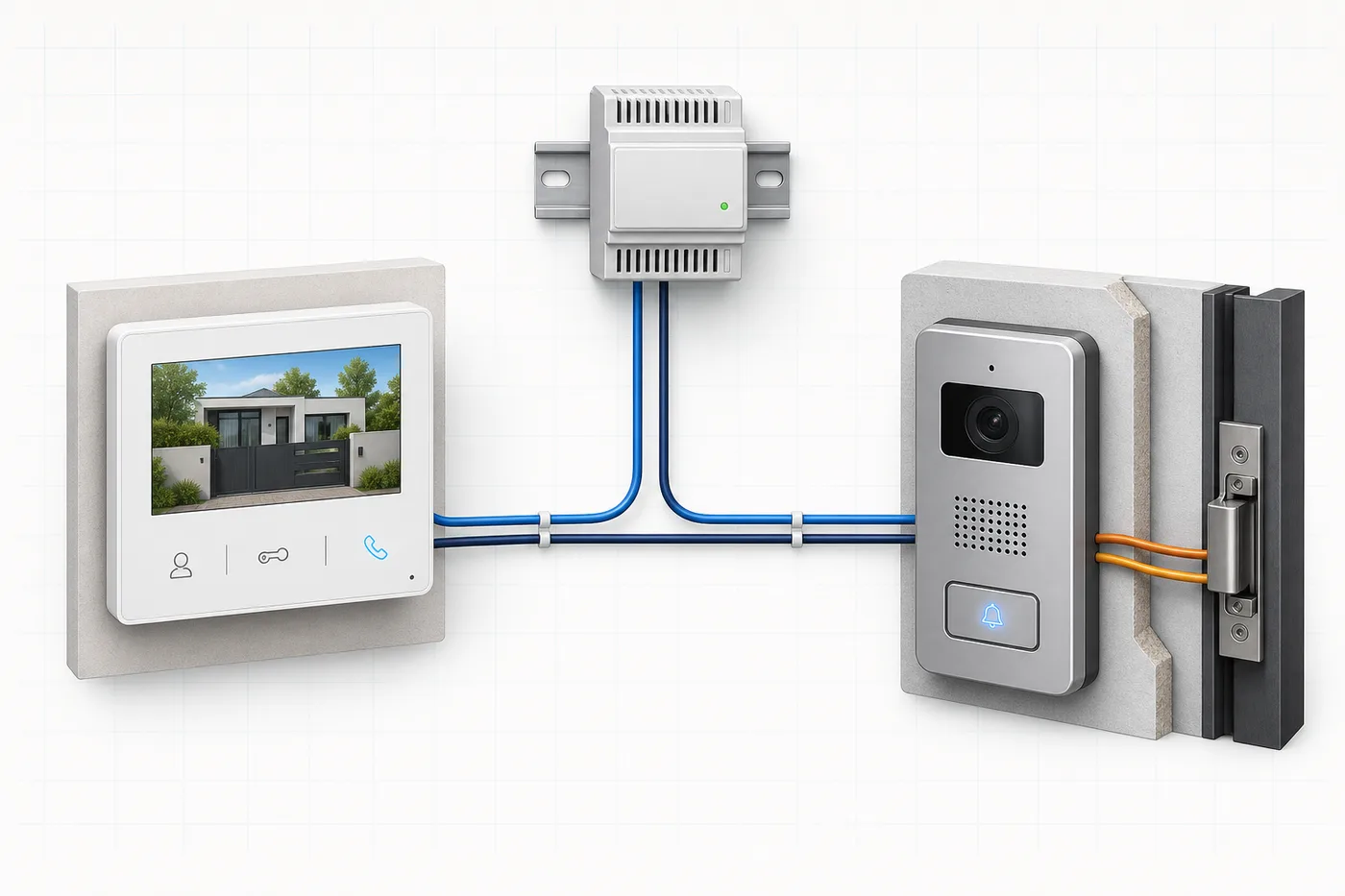

Cómo funciona un bus de 2 hilos
Algunos buses de 2 hilos tienen polaridad y otros no; hay que mirar el esquema del modelo. La alimentación puede venir de una fuente o transformador conectado al propio bus.
Por eso puedes tener solamente dos cables entre el monitor y la placa exterior, aunque el sistema lleve vídeo, sonido y apertura por esos mismos dos hilos.

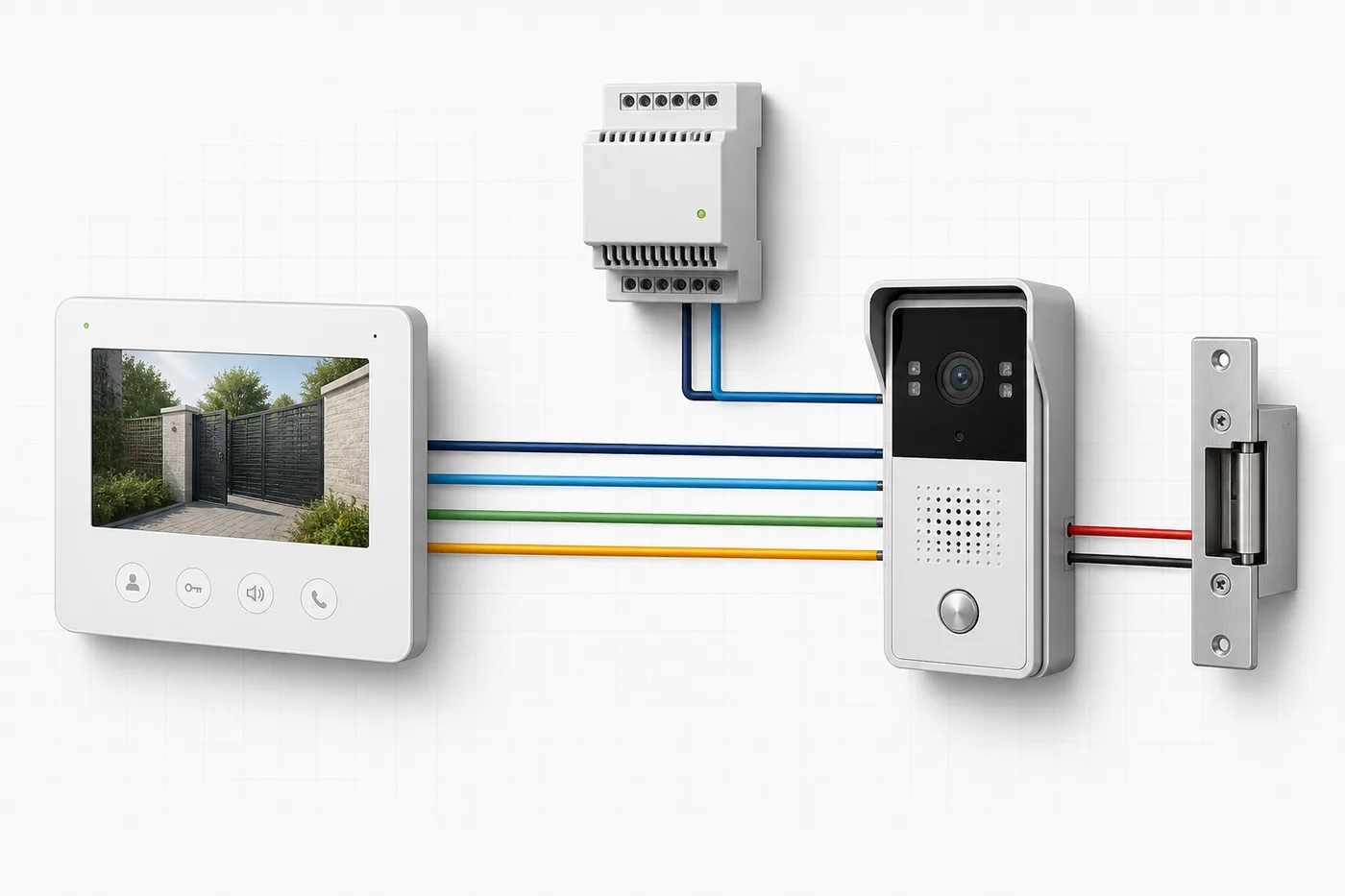

Cómo funciona un sistema de 4 hilos
En los sistemas de 4 hilos, cada conductor suele tener una función más específica. Un esquema típico conecta un positivo, un negativo o común, el audio y el vídeo entre la placa y el monitor.
Pero esto no es universal: también puedes encontrar sistemas donde los cuatro terminales se numeran 1-2-3-4 y es el fabricante quien define qué hace cada uno.
- Hilo 1: alimentación positiva (habitualmente).
- Hilo 2: negativo o común.
- Hilo 3: audio.
- Hilo 4: vídeo.
- En otros kits el orden cambia por completo: comprueba siempre los bornes de tu modelo, no lo des por hecho.
¿Y el abrepuertas dónde se conecta?
Una confusión frecuente: los cables del abrepuertas no tienen por qué ser los mismos 2 o 4 hilos que unen el monitor y la placa. Muchas veces el cerradero eléctrico se conecta directamente en la placa exterior.
En la placa puedes encontrar bornes tipo LOCK+ / LOCK-, o bien un relé con COM (común), NO (normalmente abierto) y NC (normalmente cerrado). Para un abrepuertas convencional se usan habitualmente COM + NO, aunque depende de cómo esté diseñada la instalación.
Para que te quede claro
El 2 hilos gana en comodidad: simplifica el cableado y va muy bien para cambiar instalaciones viejas aprovechando lo que ya hay. El 4 hilos pide más atención, porque tienes que identificar bien cada conexión y seguir el esquema del fabricante sin inventar.
